工業CT是怎么進行X射線的斷層掃描的

發布時間：2020-06-17 09:00:00

工業CT是工業用計算機斷層成像技術的簡稱，它能在對檢測物件無損傷條件下，以二維斷層圖像或三維立體圖像的形式，清楚、精確、直接地展現被檢測物件內部的結構、組成、材質及缺損情況，被稱作如今**無損檢測技術。

X射線工業CT設備的三個主要組件是X射線源，旋轉控制臺和探測器。

X射線源到探測器的距離和X射線源到掃描目標的距離決定了CT掃描的幾何放大率以及3DCT部件模型的體素大小。X射線設備產品家族中提供的可變X射線源到探測器距離的運用，對于產品檢測中獲得精確數據至關重要。

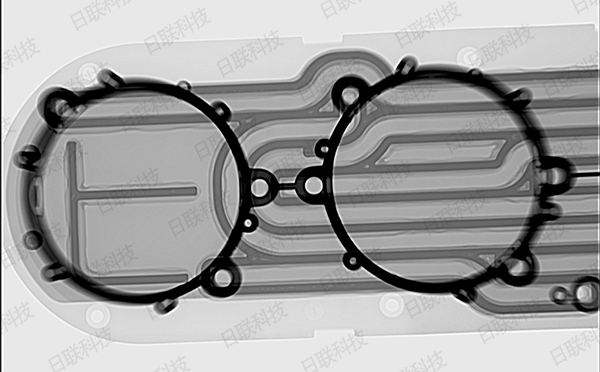

工業CT掃描的輸出是部件的3D模型，在此模型上可以執行非常精確的測量，而不需要任何形式的接觸，切割或破壞。CT還可以對材料進行檢查并識別內部缺陷，例如空隙，裂縫等。在檢測復合材料時，CT還可以用作分層識別。

工業CT掃描的優勢和常見問題

與傳統的測量技術相比，CT具備多方面的優勢，包括能夠以非接觸和非破壞的方式，通過高密度的信息對復雜和/或不可訪問的樣品特征進行組件測量。

在產品檢測中，這是最基本的，因為零部件的成本通常很高，不允許進行破壞性測試。CT還使工程師能夠在進行高成本的加工之前快速評估零部件的合格性。

使用CT時要考慮的基本因素包括可達到的幾何放大率，這取決于零部件的尺寸和幾何形狀，零部件的材料和壁厚。

工業CT設備性能指標：

一、檢測范圍：主要說明該ICT的檢測對象。如果能透射鋼的最大壁厚，檢測鋼件的最大回轉直徑，檢測鋼件的最大高度或長度，檢測鋼件的最大重量等。

二、使用的射線源：X射線能量大小、工作電壓、工作電流及焦點尺寸。

三、ICT的掃描方式：具備哪幾種掃描方式，有無數字射線檢測或?qū)崟r成像功能等。

四、掃描檢測時間：指掃取一個斷層數據的采集時間。也包括圖像重建時間。

工業CT設備的分辨能力：是工業CT設備的關鍵性能指標。包括：空間分辨率：是指從CT圖像中能夠辨別最小物件的能力。密度分辨率：它是利用圖象的灰度去分辨被檢物材質的基本方法（因為灰度是直接反映密度的）?？臻g分辨率與密度分辨率的關系。在輻射劑量一定的情況下，空間分辨率與密度分辨率是相互矛盾的兩個指標。
