x-ray在PCBA封裝中的檢測要求介紹

發布時間：2020-09-16 09:00:00

常見的在SMT貼裝車間，我們都可以看到大量空的PCB板用于SMT上件。整個流水線不停的工作，如何確保如此復雜的生產線的質量？眾所周知，PCBA封裝檢測在于眾多元器件的檢測。什么樣的元器件才是合格的，又該通過何種手段來檢測如此繁多的元件呢？

日聯科技x-ray即將帶您了解PCBA印刷電路板的檢查項目標準以及X-RAY檢測設備可以完成哪些檢查項目。

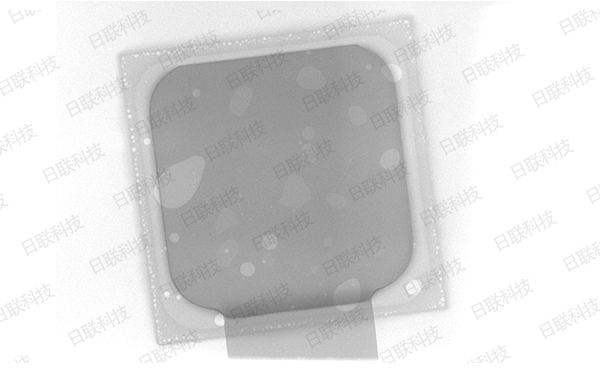

日聯科技檢測設備

SMT貼片車間PCBA板檢驗項目標準

1、SMT零件焊點空焊

2、SMT零件焊點冷焊：用牙簽輕撥零件引腳,若能撥動即為冷焊

3、SMT零件（焊點）短路（錫橋）

4、SMT零件缺件

5、SMT零件錯件

6、SMT零件極性反或錯造成燃燒或爆炸

7、SMT零件多件

8、SMT零件翻件：文字面朝下

9、SMT零件側立：片式元件長≤3mm,寬≤1.5mm不超過五個（MI）

10、SMT零件墓碑：片式元件末端翹起

11、SMT零件零件腳偏移：側面偏移小于或等于可焊端寬度的1/2

12、SMT零件浮高：元件底部與基板距離

13、SMT零件腳高翹：翹起之高度大于零件腳的厚度

14、SMT零件腳跟未平貼腳跟未吃錫

15、SMT零件無法辨識（印字模糊）

16、SMT零件腳或本體氧化

17、SMT零件本體破損：電容破損(MA);電阻破損小于元件寬度或厚度的1/4(MI);IC破損之任一方向長度

18、SMT零件使用非指定供應商：依BOM、ECN

19、SMT零件焊點錫尖：錫尖高度大于零件本體高度

20、SMT零件吃錫過少：最小焊點高度小于焊錫厚度加可焊端高度的25%或焊錫厚度加0.5mm,其中較小者為(MA)

21、SMT零件吃錫過多：最大焊點高度超出焊盤或爬伸至金屬鍍層端帽可焊端的頂部為允收,焊錫接觸元件本體(MA)

22、錫球/錫渣：每600mm2多于5個錫球或焊錫潑濺(0.13mm或更小)為(MA)

23、焊點有針孔/吹孔：一個焊點有一個(含)以上為(MI)

24、結晶現象：在PCB板表面,焊接端子或端子周圍有白色殘留物,金屬表面有白色結晶

25、板面不潔：手臂長距離30秒內無法發現的不潔為允收

26、點膠不良：粘膠位于待焊區域、減少待焊端的寬度超過50%

27、PCB銅箔翹皮

28、PCB露銅：線路(金手指)露銅寬度大于0.5mm為(MA)

29、PCB刮傷：刮傷未見底材

30、PCB焦黃：PCB經過回焊爐或維修后有烤焦發黃與PCB顏色不同時

31、PCB彎曲：任一方向之彎曲在每300mm間的變形超過1mm (300:1)為(MA)

32、PCB內層分離（汽泡）：發生起泡和分層的區域不超出鍍覆孔間或內部導線間距離的25%(MI);在鍍覆孔間或內部導線間起泡(MA)

33、PCB沾異物：導電者(MA);非導電者(MI)

34、PCB版本錯誤：依BOM,ECN

35、金手指沾錫：沾錫位置落在板邊算起80%內(MA)

了解以上PCBA板測試項目標準后，您可以更直觀地發現X-RAY檢測設備對PCBA測試項目的影響。大部分的項目都可以用X-RAY檢測設備檢測出來。

具體的X-RAY檢測設備能夠完成哪些檢測項目？日聯科技（專業的x-ray檢測設備生產廠家）帶你詳細了解：
